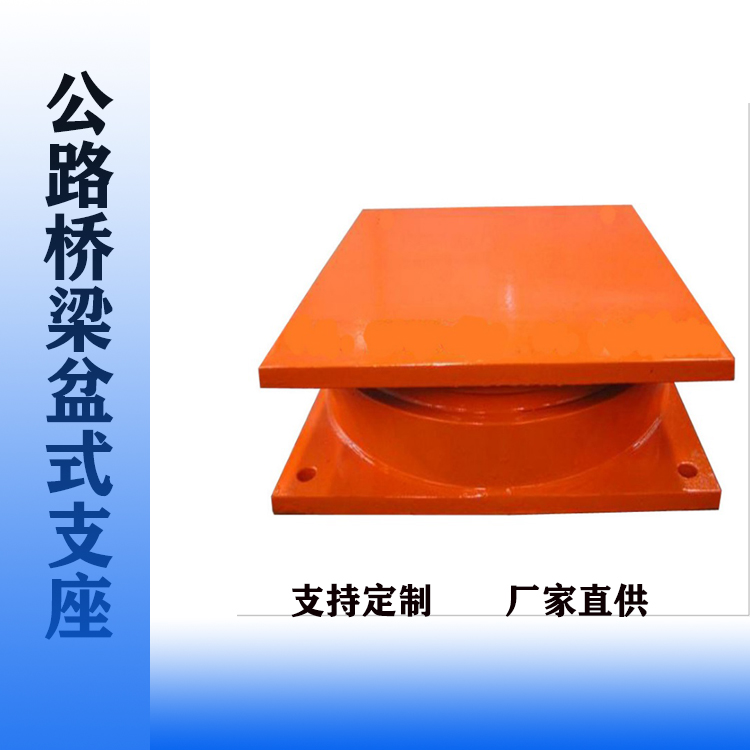

盆式橡膠支座的構造特點及功能

盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特

點，來實現橋梁上部的轉動，同時依靠中間鋼板上的F4板與上座板的不銹鋼板之間的低摩擦系數來實現上

部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及F4板與不銹鋼之

間{TodayHot}的滑移上。從試驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，

比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大為提高，解決了板式橡膠支座承載能力的

局限，能滿足大的支承反力、大的水平位移及轉角要求。
