一、板式橡膠支座的結構及性能

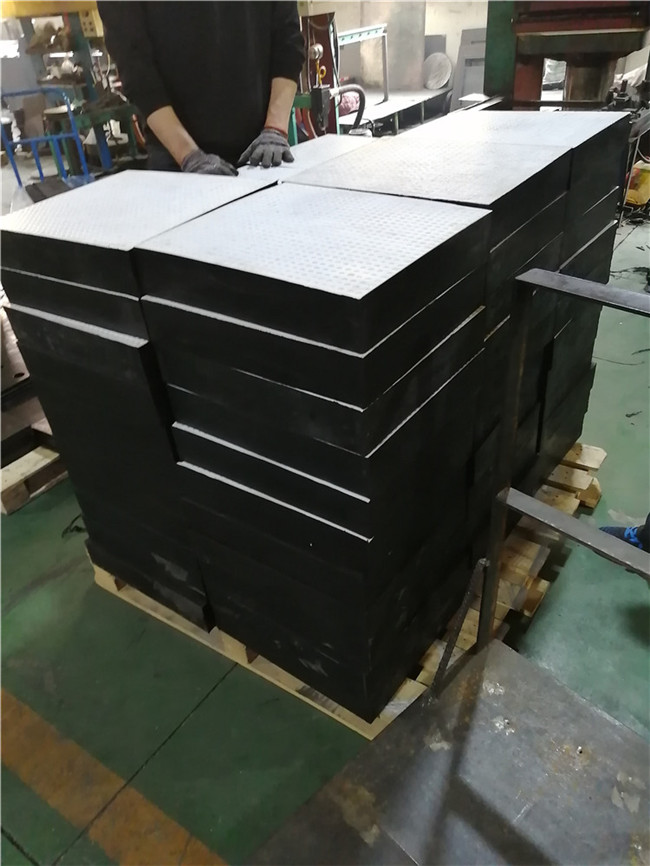

板式橡膠支座（GJZ、GYZ系列）由多層橡膠與薄鋼板鑲嵌、粘合、硫化而成。該產品有足夠的豎向剛度以承受垂直荷載，且能將上部構造的壓力可靠地傳遞給墩臺；有良好的彈性以適應梁端的轉動；有較大的剪切變形以滿足上部構造的水平位移；具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。本品有良好的防震作用，可減少動載對橋跨結構與墩臺的沖擊作用。
聚四氟乙烯滑板式橡膠支座簡稱四氟滑板式支座（GJZF4、GYZF4系列），是于普通板式橡膠支座上按照支座尺寸大小粘附一層厚2-4mm的聚四氟乙烯板而成，除具有普通板式橡膠支座的豎向剛度與壓縮變形，且能承受垂直荷載及適應梁端轉動外，還能利用聚四氟乙烯板與梁底不銹鋼板間的低摩擦系數可使橋梁上部構造水平位移不受限制。跨度大于30米的大跨度橋梁、簡支梁連續板橋和多跨連續梁橋可作活動支座使用；連續梁頂推、T型梁橫移和大型設備滑移可作滑塊使用
二、板式橡膠支座的分類及表示方法

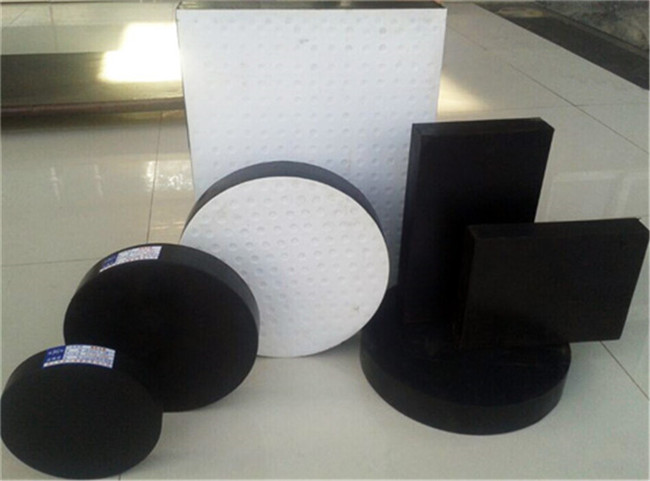

1、 根據橋梁板式橡膠支座的結構型式分類如下：:
普通板式橡膠支座---
矩形普通板式橡膠支座(GJZ系列)
圓形普通板式橡膠支座（GYZ系列）
球冠圓板式橡膠支座（TCYB系列）
聚四氟乙烯板式橡膠支座---
圓形四氟板式橡膠支座（GYZF4系列）
矩形四氟板式橡膠支座（GJZF4系列）
球冠四氟板式橡膠支座（TCYBF4系列）
2、 板式橡膠支座按膠種適用溫度分類如下：
a、氯丁橡膠：適用溫度﹢60℃∽﹣25℃
b、天然橡膠：適用溫度﹢60℃∽﹣40℃
c、三元乙丙橡膠：適用溫度﹢60℃∽﹣45℃
三、板式橡膠支座的適用范圍
1、 普通板式橡膠支座適用于跨度小于 30m、位移量較小的橋梁。不同的平面形狀適用于不同的橋跨機構，正交橋梁用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座。
2、 四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。它還可用作連續梁頂推及 T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同。
