QZ系列球型支座的安裝細則-河北衡潤

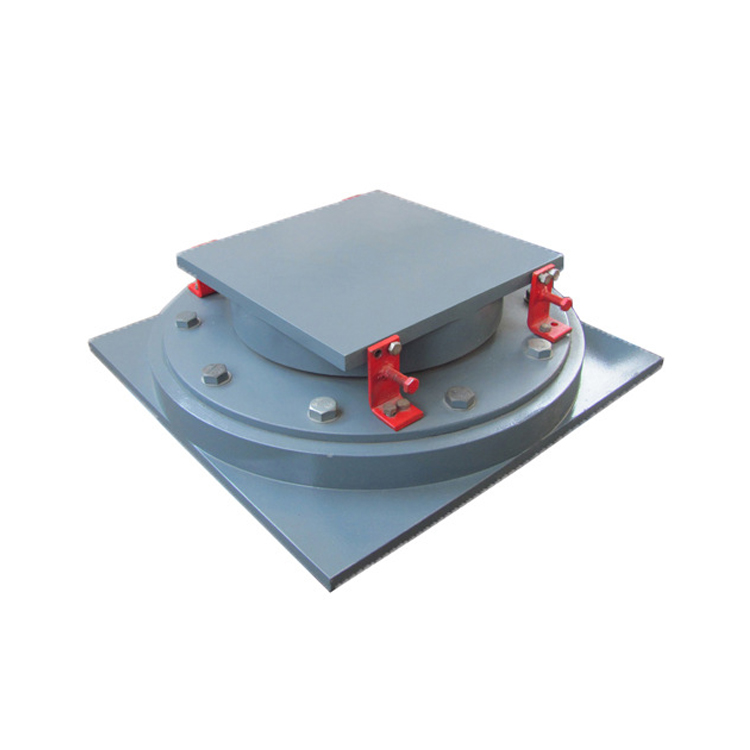

QZ系列球型支座是由上支座板、下支座板、凸形中間板及兩塊不同形狀的聚四氟乙烯板組成。下面，河北衡潤為您介紹關于QZ系列球型支座的安裝細則。

       1、采用本系列支座時，橋梁梁體及墩臺部位的混凝土標號不得低于C35，特殊情況需征得設計單元同意。

            安裝支座及地腳螺栓：在下支座板四角用鋼楔塊調整支座水平，并使下支座板底面高出橋墩頂面20-50mm，找正支座縱、橫橋向中線位置，使之符合設計要求。用環氧砂漿灌注地腳螺栓孔及支座底面墊層。環氧樹脂砂漿硬化后，拆除支座四角鋼楔塊，并用環氧樹脂砂漿填滿原鋼楔塊的位置。

       2、必要時支座與梁體及墩臺也可采用和預埋鋼板焊接的連接方式。當支座與梁體及墩臺采用焊接連接時，應先將支座準確定位，用間斷焊接將上、下支座板與梁體及等哪天預埋鋼板焊接，焊接時應防止燒傷支座及混凝土。

       3、支座安裝高度應符合設計，要保證支座支承平面的水平及平整，支座支承平面四角高度差不得大于2mm。

       4、上下連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動，然后及時安裝滑動支座的橡膠防塵罩。

       5、支座出廠時，已由生產廠家將支座調平，并擰緊連接螺栓以防支座在安裝過程中轉動和傾覆。支座可根據設計需要預設轉角及位移。但用戶應在訂貨時提出轉角及位移量的要求，由生產廠家在裝配時預先調整好。
